DZ Serisi

Helisel Konik Dişlili Redüktörler

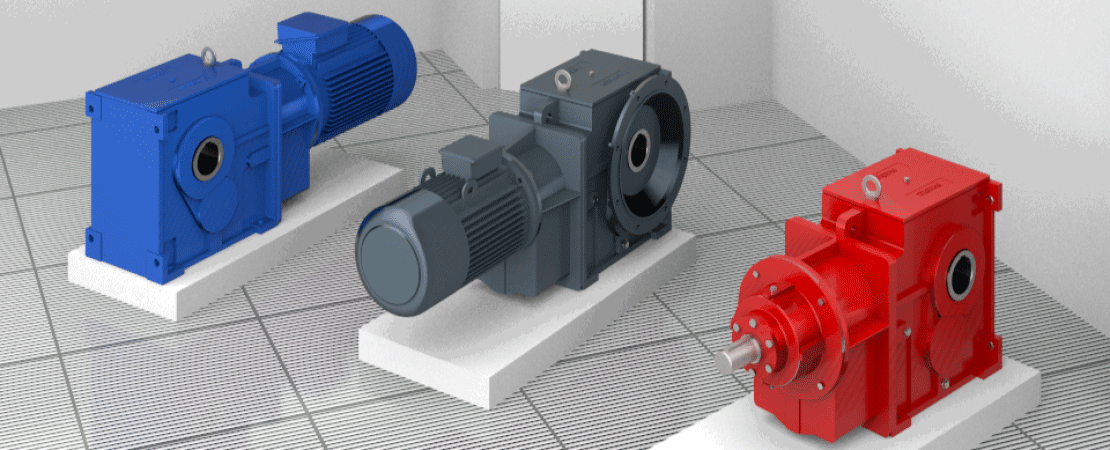

DZ Serisi - Helisel Konik Dişlili Redüktörler


DZ serisi,  monoblok gövdeli, helis konik dişlili redüktörler, giriş ve çıkış millerinin 90 ̊ olması gereken sistemler için tasarlanmıştır. Dokuz farklı gövde büyüklüğünde üretilmekte olup, yüksek momente sahip redüktörlerdir. Standart IEC B5 flanşlı motorlar için motor adaptörlü olarak imal edilmektedirler. IE3 veya IE4 verimlilik sınıfında, IEC standartlarında motor kullanılmaktadır.

Rijit yapılarıyla ağır şartlarda kullanılmaya elverişlidir. Gövde malzemesi olarak GG20 pik döküm veya GGG40 sfero döküm kullanılmaktadır. Dişliler yüksek kalite sementasyon çeliğinden üretilmektedir. Dişlilerin 58-60 HRC yüzey sertliği sağlanacak şekilde  ısıl işlemleri yapılıp, yükek teknolojili tezgahlarda taşlanmaktadır. Tozlu ortamlar için özel keçe uygulamaları mevcuttur.

Giriş Opsiyonları:

  • Standart IEC B5 flanşlı motor adaptörlü
  • Motorsuz, dolu mil girişli

Çıkış Opsiyonları:

  • Delik milli
  • Dolu milli
  • Çıkış flanşlı

Uygulama Alanları: Konveyörler, Helezonlar, Vinçler, Elevatörler

Sektörler: Madencilik, İnşaat, Metal İşleme, Çimento, Beton, Kum ve Mıcır Tesisleri, Seramik ve Cam,

  • Çevrim Oranı: 4/1 - 80/1
  • Bağlanabilir Motor Gücü: 1,1 – 90 kW
  • Nominal Tork: 1000 - 42.000 Nm
  • Opsiyonlar:
    • Mekanik kilit
    • Elektromanyetik fren
    • Tork kolu
    • Sıkma bilezik
    • Dolu milli

  • Monoblok sağlam gövde
  • Yüksek verimli
  • Geniş çevrim oranı seçenekleri
  • Yüksek tork değerleri
  • Kolay montaj
  • Uzun ömürlü rulmanlar
  • Yüksel kaliteli yağ keçeleri
Gövde Büyüklüğü DZ-100 DZ-110 DZ-125 DZ-140 DZ-160 DZ-180 DZ-200 DZ-225 DZ-250 DZ-280
Nominal Tork (N.m) 1000 1600 3000 4300 6000 8000 14000 20000 30000 42000
Doküman İsmi Boyut İndir
Bakım Kılavuzu - DZ Serisi (TR) 1,92 MB İndir
Doküman İsmi Boyut İndir
Montaj Pozisyonları - DZ 271,82 KB İndir
Doküman İsmi Boyut İndir
Katalog - DZ Serisi 1,5 MB İndir

DZ Serisi Tipleri

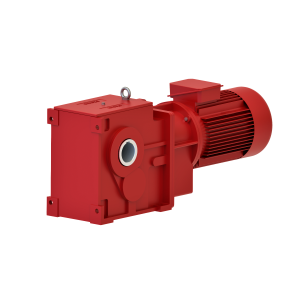

DZGNM3

DZGNM3-100/90S

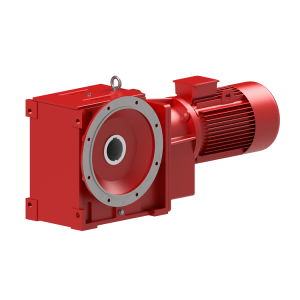

DZGNMF3

DZGNMF3-100M1/90S

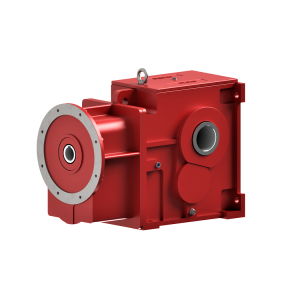

DZGN3

DZGN3-100/IEC-90

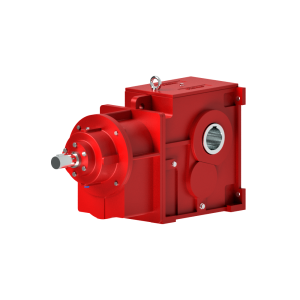

DZGT3

DZGT3-100
