DG Serisi

Helisel Dişlili Mile Geçme Redüktörler

DG Serisi - Helisel Dişlili Mile Geçme Redüktörler


DG serisi, mile geçme redüktörler, bantlı konveyör sistemleri için özel olarak tasarlanmıştır. Sağlam yapısıyla özellikle taş ve maden ocakları gibi işletmelerde tercih edilmektedirler. En ağır şartlarda dahi güvenli bir şekilde çalışabilmektedirler. On iki farklı gövde büyüklüğünde üretilmekte olup, kolay montaj ve esnek bağlantı seçenekleri sağlamaktadır.

DG serisi redüktörler, motorsuz ya da direkt akuple motorlu olarak sunulmaktadır. Motorsuz tipleri genelde kayış-kasnak mekanizmaları ile tahrik edilmektedir. İhtiyaç duyulursa geri-dönüş önleme kilitli olarak üretilebilmektedir. Kilitli redüktörler, eğimli bantlı konveyörlerde geri dönüşü önleme sorununu ekonomik ve pratik olarak çözmektedir.

Gövde malzemesi olarak GG20 pik döküm kullanılmaktadır. Dişliler yüksek kalite sementasyon çeliğinden üretilmektedir. Dişlilerin 58-60 HRC yüzey sertliği sağlanacak şekilde  ısıl işlemleri yapılıp, yükek teknolojili tezgahlarda taşlanmaktadır. Tozlu ortamlar için özel keçe uygulamaları mevcuttur.

Giriş Opsiyonları:

  • Motor akuple
  • Standart IEC B5 flanşlı motor adaptörlü
  • Giriş flanşlı

Çıkış Opsiyonları:

  • Delik milli
  • Dolu milli
  • Çıkış flanşlı (DGM için)

Uygulama Alanları: Konveyörler, Helezonlar, Vinçler, Karıştırma Tesisi, Agitatör

Sektörler: Madencilik, İnşaat, Metal İşleme, Çimento, Beton, Kum ve Mıcır Tesisleri, Seramik ve Cam, Kimya ve İlaç

Özellikler

Avantajlar

Özellikler

  • Çevrim Oranı: 1,2/1 - 90/1
  • Bağlanabilir Motor Gücü: 1,1 – 90 kW
  • Nominal Tork: 450 - 20.000 Nm
  • Opsiyonlar:
    • Mekanik kilit
    • Sıkma bilezik

Avantajlar

  • Sağlam gövde
  • 12 farklı gövde büyüklüğü
  • Kolay montaj
  • Uzun ömürlü rulmanlar
  • Yüksel kaliteli yağ keçeleri
Gövde Büyüklüğü DGM3-140 DGM3-160 DGM3-180 DGM3-200 DGM3-225 DGM3-250 DGM3-280 DGM3-320 DGM3-360 DGM3-400
Nominal Tork (N.m) 500 750 1000 1600 2000 3000 4300 6000 8000 14000
Gövde Büyüklüğü DG1-105 DG1-130 DG1-160 DG1-180 DG1-200 DG1-225 DG1-250 DG1-280 DG1-320 DG1-360
Nominal Tork (N.m) 450 700 1200 1800 2500 3500 5000 7000 9000 12000
Gövde Büyüklüğü DG2-140 DG2-160 DG2-180 DG2-200 DG2-225 DG2-250 DG2-280 DG2-320 DG2-360 DG2-400 DG2-450
Nominal Tork (N.m) 500 700 1000 1600 2000 3000 4300 6400 8500 14000 20000




Doküman İsmi Boyut İndir
Montaj Pozisyonları - DG2 473,88 KB İndir
Doküman İsmi Boyut İndir
Katalog - DG Serisi 1,67 MB İndir

DG Serisi Tipleri

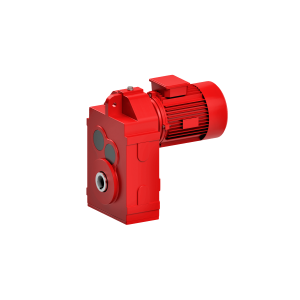

DGM3

DGM3-160/90S

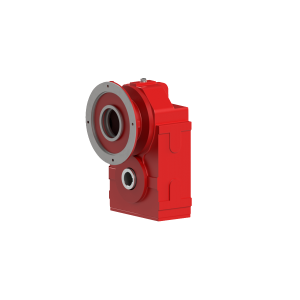

DGN3

DGN3-160/IEC-90

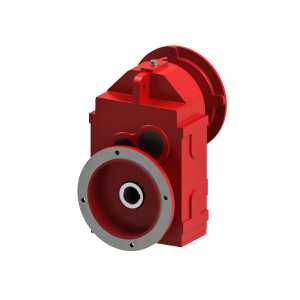

DGNF3

DGNF3-160/IEC-90

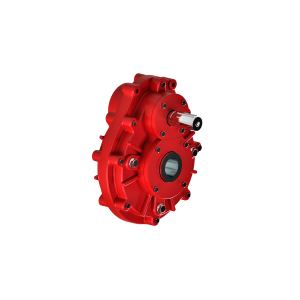

DG1

DG1-105

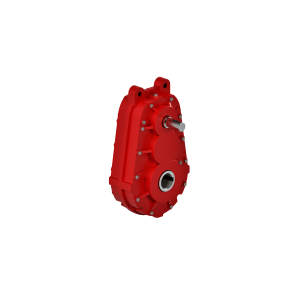

DG2

DG2-140
